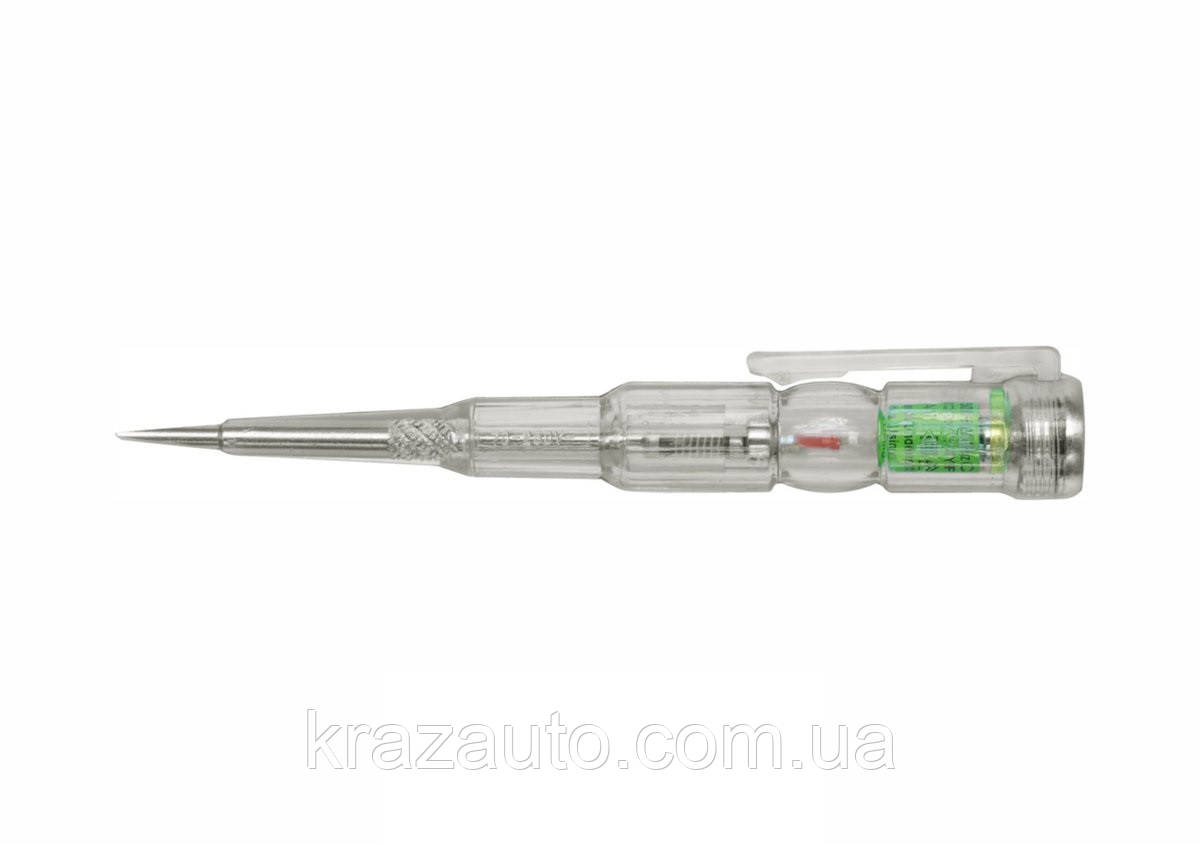

Викрутка YATO з LED індикатором напруги в ел.-мережі, 70-250. YT-2864

Викрутка YATO з LED індикатором напруги в ел.-мережі, 70-250. YT-2864

Марка YATO
символ YT-2864
Серія ГРА
застосування електричні
потужність акумулятора
Тип батареї 2х1,5 В; LR41
Довжина 140 мм
Напруга 1,5-9 В постійного струму
Наконечник стріли Плоский
Плоский розмір наконечника 3,5 мм.
Напруга — індуктивний метод 70-600 В змінного струму
Тест безперервності 0-50 МОм
світлодіодні індикатори Так
Частота вимірюваної напруги 50-500 Гц
Напруга — контактний спосіб 70-250 В змінного струму

Тестер напруги YT-2864 дає змогу визначати напругу змінного струму, наприклад, у побутовій розетці або на кінцях дротів двома методами: контактним і індуктивним. Тестер також дає змогу перевірити цілісність кабелю та перевірити стан батарей або акумуляторів. Про наявність напруги свідчить світіння діода, розташованого всередині ручки.

ОБРАЗЦЫ ФУНКЦИЙ
Діапазон визначення змінної напруги контактним способом: 70 – 250В
Діапазон визначення змінної напруги індуктивним методом: 70 – 600В
перевірка стану акумулятора контактним методом: від 1,5 до 9В
перевірка цілісності дроту контактним методом: 0 – 50 M Ω

ТЕХНІЧНІ ДАНІ
загальна довжина: 140 мм
ширина наконечника: 3,5 мм
живлення: 2х1,5В; LR41

СПОСІБ СВЯЗИ
Прикладіть наконечник до ланцюга під напругою. Світло світлодіода свідчить про перебіг електричного струму через цей елемент. Водночас метод не рекомендується торкатися контакту, розташованого зверху ручки.
Дотик до контакту не створює ризику ураження електричним струмом, але підвищує чутливість тестера та може спотворити показання.

ІНДУКЦІОННИЙ МЕТОД
Метод дає змогу виявити змінну напругу в ізольованому дроті. Для цього візьміть тестер за ізольовану частину наконечника та піднесіть контакт, розташований у верхній частині ручки, ближче до ізольованого дроту. Коли світлодіод горить, кабель, що тестується, є під напругою. Підвищити чутливість методу можна схопити тестер за оголену частину наконечника. Цей метод також дає змогу безконтактно виявити обривання електричного дроту під напругою. У місці переривання тестер перестане сигналізувати про наявність напруги.

ПРОВЕРКА СИСТОЯКА АКУМУЛЯТОРА
Тестер дає змогу перевірити стан батарей або акумуляторів, призначених для живлення різних електроприладів у діапазоні від 1,5 до 9 В. Прикладіть кінчик тестера до клем акумулятора з позначкою «+», торкніться контакту, розташованого у верхній частині ручки, потім торкніться клеми акумулятора з позначкою «-». Коли світлодіод горить, батарея або акумулятор заряджені. Не використовуйте цей метод для перевірки батарей або акумуляторів із вищою напругою. Батареї й акумулятори, під'єднані до електричного ланцюга, не мають перевірятися.

ПРОВЕРКА ПРОВОТУ
Перевіряємо прохідність кабелю, докладаючи наконечник до одного кінця кабелю, потім тримаючись за контакт, розташований у верхній частині ручки, беремо інший кінець кабелю. Коли світлодіод горить, отже, безперервність перевіреного кабелю. Забороняється використовувати цей метод для перевірки цілісності дротів під напругою або електричного ланцюга.
